  • مشخصات محصول

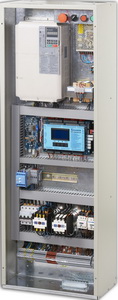

ARM-L1000

قایل استفاده برای موتورهای گیربکس و گیرلس
دارای نجات اضطراری
سریال

  • پردازنده سریع 32 بیتی ARM
  • شبکه CAN BUS وسط 4 رشته سیم
  • سرعت تا 4 متر بر ثانیه
  • 64 توقف
  • شناسایی داخل چاه با انکودر( بدون نیاز به دور انداز بین طبقات)
  • قابلیت Direct approach ( بدون پیاده روی در هنگام توقف)
  • قابلیت لول گیری از طریق کنترلر برای هر جهت بطور جداگانه
  • امکان فرمان به یک یا دو درب به طور جداگانه
  • امکان تنظیم نمایش طبقات از طریق کنترلر
  • امکان احضار طبقات از طریق کنترلر
  • قابلیت سیستم دوبکس ( بدون کارت جانبی)
  • قابلیت سیستم گروهی تا 8 آسانسور
  • تصحیح خطای مکانی هر طبقه به طور اتوماتیک
  • Up & Down Collective
  • Inspection
  • ورودی Full load
  • ورودی Half load
  • کنترل در وزن کم Light Load
  • قابلیت( ADO( Advance door opening
  • سیم کشی شستی طبقات و داخل کابین با 4 رشته سیم.
  • مشاهده تمام ورودی ها و خروجی ها از طریق برد کنترلر
  • دارای حافظ داخلی برای حفظ موقعیت آسانسور
  • دارای حدهای نرم افزاری برای امنیت بیشتر
  • دارای منبع تغذیه سوییچینگ
  • ثبت خطا ها با تاریخ و ساعت
  • استفاده از کنتاکتور های مخصوص موتورهای گیرلس
  • ابعاد : عرض 450 میلیمتر ، عمق 250 میلیمتر ، ارتفاع 1270 میلیمتر
  • دارای ورودی های Fire , Fireman , Driver , Lock Lift, Door close Delay
در این تابلو فرمان از درایو یاسکاوا مدل L1000A  استفاده می شود. این داریو مخصوص آسانسور بوده و برای این کار طراحی شده است.
مشخصات درایو L1000A :
  • 4 مد مختلف عملکرد:
             V/f Control
            Open-Loop Vector
            Closed-Loop Vector
            Closed-Loop Vector PM
  • کنترل مستقیم کنتاکتور و ترمز موتور توسط درایو
  • استفاده از زبان آسانسور در عنوان پارامترها (Inspection Speed, Leveling Speed, ) و واحدهای اندازه ‌گیری آنها (m/s, rpm, Hz)
  • دارای S-curve قابل تنظیم برای قسمتهای مختلف منحنی حرکت
  • اندازه گیری خودکار مشخصات موتور (Auto tune) برای انواع مختلف موتورها بدون نیاز به برداشتن بار از روی موتور
  • دارای ورودی base block سخت افزاری با قابلیت قطع سریع و مستقیم جریان درایو که امکان حذف یکی از کنتاکتورهای موتور را فراهم می سازد (با در نظر  گرفتن استاندارد EN81-1)
  • پاسخ گشتاور سریع
  • کاهش ریپل گشتاور خروجی نسبت به مدلهای قبلی
  • حذف overshoot با استفاده از Feed Forward control
  •  نگهداشتن موتور در زمان باز شدن ترمز:
          با سنسور وزن (Torque compensation) و بدون سنسور وزن (Zero-Servo operation)
  •  راه اندازی موتور PM بدون نیاز به انکودر Absolute :
  • قابلیت تشخیص موقعیت روتور در لحظه استارت، امکان کار با موتور PM با استفاده از انکودر Incremental را فراهم می سازد که باعث کاهش هزینه تمام شده می ‌گردد.
  • کنترل و تنظیم درایو از طریق کامپیوتر با استفاده از نرم افزار Drive Wizard Plus
  • نمایشگر LCD جهت مونیتورینگ و تنظیم پارامترهای درایو
  • قابلیت ذخیره سازی پارامترهای درایو در Keypad
  • ابزار ذخیره سازی پارامترها با ورودی USB جهت انتقال سریع تنظیمات به درایو
  • برد ترمینال قابل تعویض با قابلیت ذخیره سازی تنظیمات درایو
  • دارای 4 خروجی رله قابل تعریف
  • دارای خروجی 0.3m/s برای باز شدن درب کابین قبل از رسیدن به سر طبقه (عملکرد Door Zone)
  • انتخاب درایو هم رنج با موتور
  •  حفاظت از موتور PM در برابر demagnetization
  • قابلیت تشخیص قطع فاز ورودی
  •  پشتیبانی از انواع پروتکلهای فیلدباس
  • فرکانس سوئیچینگ قابل تنظیم تا 15kHz
  • استانداردها:
        EN954-1 safe category3, stop category0; EN ISO 13849-1; IEC EN 61508 SiL2

جعبه ریویزیون
تمام سریال
کنترل دو درب به طور مجزا
دارای ورودی های Over Load , Full Load , ...
احضار کابین ICALL
احضار تا 16 طبقه
دارای خروجی سون سگمنت
قابلیت کنسل کردن شستی ها
HOP
HOP
پنل کامل طبقات
نمایشگر ریزشی
سریال
Ocall-08
برد احضار طبقات
نمایشگر ریزشی
ورودی شستی Up / Down
سخنگو
کارت سخنگو
دارای حافظه SD
سریال
